向家壩-上海奉賢特高壓直流輸電工程復龍換流站

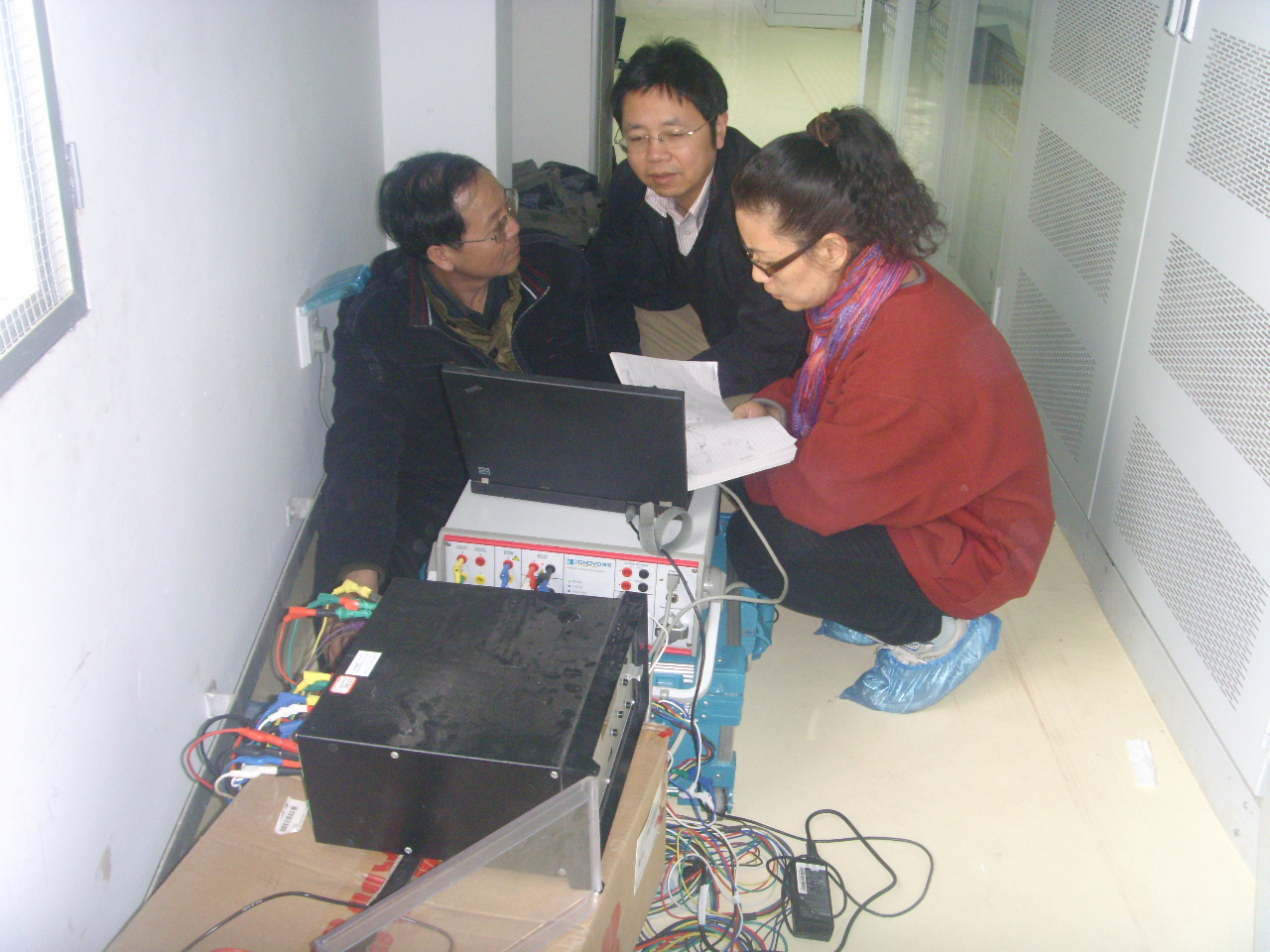

2009年12月，北京博電公司使用自動研發的PSD200選相合閘測試儀在復龍換流站對ABB廠家的多臺F236選相合閘裝置進行了測試，測試過程中發現F236存在一些潛在的問題。

1：對F236閉鎖電壓動作值進行了測試，發現F236在電壓低于54V時出現合閘節點不能動作的情況。由于選相合閘裝置通常控制無功補償前容器或濾波器的投切，在無功補償不足時母線電壓一般會降低，如果母線電壓低于F236的電壓閉鎖值時選相合閘裝置合閘節點不能閉合，無功補償電容器也不能投入工作，對于現場運行要求來說絕對不容許出現這種情況。

2.通過PSD200選相合閘測試儀對選相合閘控制器錄播功能發現，F(xiàn)236在合閘過程中出現合閘節點抖動的現象，有可能造成補償電容器或電力濾波器出現合閘失敗的情況

穆家換流站工程

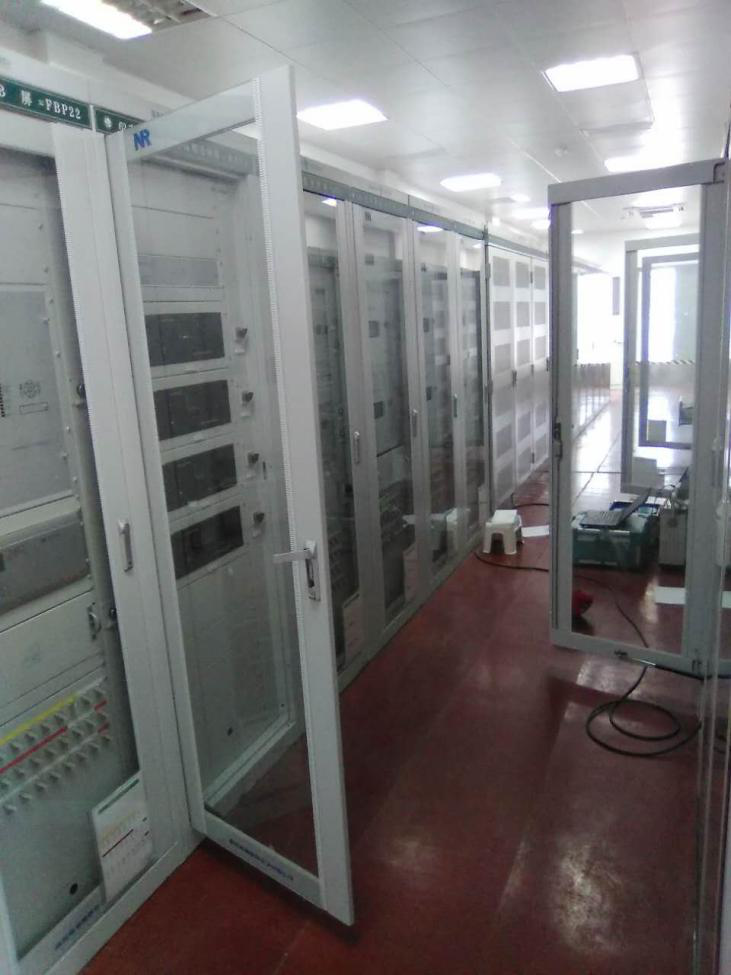

2017年，穆家換流閥站交流濾波器投入時斷路器合閘相位出現異常：本應于電壓過零點附近投入，合閘瞬間電壓卻一度接近了峰值。考慮合閘指令經由選相控制器出口，運維單位懷疑原因可能有兩個：1、選相控制器控制邏輯出現異常；2、斷路器特性發生變化，斷路器與控制器配合出現偏差。

基于以上考慮，使用PSD選相合閘測試儀對異常開關及其選相控制器以單獨和兩者結合的方式分別進行了測試，發現選相控制器邏輯正常，斷路器合閘異常原因未斷路器特性發生變化，應對其整定時間進行調整。調整后再次對異常開關及其控制器進行了測試，合閘相位恢復正常。
